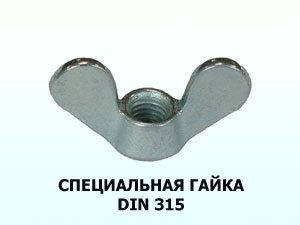

DIN 315

DIN 315
Назначение:
Применяется в машиностроении, сантехнике и других областях, где требуется часая и быстрая сборка и разборка крепежного соединения.

D, Номинальный диаметр мм М5 Мб М8 М10 М12 М16 М20
Р, мм 0,80 1,00 1,25 1,50 1,75 2,00 2,50
Е, мм 22,00 26,80 30,30 35,30 47,50 65,00 66,50
Н, мм 10,50 12,90 14,80 17,30 22,30 30,80 31,20
D1, мм 9,50 11,90 13,50 15,30 20,50 25,00 29,30
G, мм 2,60 3,00 3,30 4,00 5,00 6,50 7,20
М, мм 4,00 4,90 5,40 6,30 7,90 10,60 12,20
Теоретическая масса кг/1000
  3,00 5,75 7,65 12,00 27,10 60,20 78,50
